Qual é o papel da NBR 5101:2024 no projeto?

A ABNT NBR 5101:2024, intitulada Iluminação viária — Procedimentos, trata dos requisitos de iluminação para a circulação de veículos e pedestres. A edição possui uma Versão Corrigida 2, identificada no catálogo da DIN Media. Para especificar ou revisar um projeto, é importante conferir a edição e as correções aplicáveis no Catálogo da ABNT.

O primeiro cuidado é registrar a referência normativa utilizada no memorial técnico. Isso permite que projetista, contratante e fiscalização trabalhem com a mesma base documental.

Também recomendamos identificar separadamente os requisitos do projeto, as exigências de fornecimento dos equipamentos e os procedimentos de aceitação da obra. Essa organização facilita a conferência das entregas.

Para uma visão geral das referências do setor, consulte nosso conteúdo sobre normas de iluminação pública no Brasil.

1. Revisar a classificação das áreas de iluminação

A classificação deve representar o uso do espaço e as condições de circulação. Na NBR 5101:2024, as famílias de classes incluem:

O enquadramento e a seleção da classe dependem dos critérios normativos de cada aplicação.

Para revisar essa etapa, recomendamos perguntar:

• Quais dados justificaram a classe adotada?
• As condições de circulação foram verificadas?
• Existem diferenças relevantes entre os trechos?
• Cruzamentos, travessias e áreas de pedestres foram identificados?
• A classificação está registrada no memorial?

Evite transportar automaticamente a classificação de um projeto antigo para um novo estudo. A equipe precisa verificar se os dados de origem continuam representando o local e se o método de enquadramento é adequado à referência utilizada.

2. Conferir a geometria utilizada na simulação

Uma simulação precisa representar as dimensões e as condições de montagem previstas para a instalação.

Na documentação de iluminação viária do DIALux, por exemplo, o planejamento envolve a configuração do perfil da via, dos campos de avaliação e dos arranjos de luminárias. Os resultados são apresentados para as áreas calculadas, com tabelas e representações da distribuição luminosa.

Por isso, antes de analisar os resultados, confira os dados de entrada:

• Larguras das pistas, calçadas e demais áreas avaliadas.
• Quantidade e disposição das faixas.
• Distâncias entre os pontos de iluminação.
• Altura de montagem das luminárias.
• Projeção dos braços e posição dos postes.
• Orientação e inclinação dos equipamentos.

Nossa recomendação é manter uma ficha de premissas vinculada ao levantamento de campo. Quando houver diferença entre o cadastro e a instalação observada, registre a divergência e resolva-a antes de aprovar o estudo.

Exemplo: espaçamento diferente do cadastrado

Imagine que uma simulação tenha sido preparada considerando postes igualmente espaçados, mas a vistoria encontre um trecho com distâncias maiores e uma travessia próxima.

Nesse caso, recomendamos separar o trecho para avaliação específica. Um resultado obtido para o cenário regular não deve ser usado como comprovação automática daquele ponto diferente.

O exemplo é ilustrativo e não representa um projeto real.

3. Avaliar o conjunto de resultados luminotécnicos

A revisão precisa considerar os indicadores correspondentes à classe e à área de avaliação. Entre as grandezas envolvidas estão luminância, iluminância, uniformidade e parâmetros relacionados ao ofuscamento. Para classes M, por exemplo, a norma trabalha com luminância e indicadores complementares de desempenho.

Na conferência do relatório, recomendamos organizar os resultados em uma matriz:

Essa organização evita uma análise baseada apenas em uma imagem colorida da simulação ou em um valor médio destacado.

Quando houver resultado insuficiente, recomendamos investigar a distribuição luminosa e a geometria da instalação antes de escolher a solução corretiva.

4. Verificar a correspondência entre luminária e arquivo fotométrico

O estudo deve permitir identificar qual configuração de equipamento foi simulada.

Como referência de prática documental, um edital do município de Engenho Velho prevê a avaliação de curvas fotométricas em cenários de projeto definidos, utilizando simulação luminotécnica. Isso evidencia a importância de relacionar o equipamento ao cenário em que seu desempenho será verificado.

Para organizar essa rastreabilidade, recomendamos conferir:

• Fabricante e modelo.
• Configuração óptica.
• Potência e fluxo luminoso declarados.
• Temperatura de cor da versão especificada.
• Identificação do arquivo fotométrico.
• Documentação técnica correspondente.

Uma substituição de modelo ou óptica deve passar por avaliação técnica antes de ser aceita. A semelhança de potência não demonstra, por si só, que duas configurações terão o mesmo resultado no projeto.

Também vale registrar qual arquivo foi efetivamente utilizado, evitando dúvidas quando o fabricante disponibiliza várias versões de uma mesma família.

5. Analisar temperatura de cor e interferência no entorno

A temperatura de cor merece uma decisão documentada, especialmente quando o projeto envolve áreas com características ambientais específicas.

O Inmetro esclarece que a atualização de uma norma técnica e a alteração de um regulamento de produto são processos distintos. Em sua orientação sobre a NBR 5101:2024, o órgão explica que mudanças relacionadas à temperatura de cor passam por análise de impacto regulatório.

Por isso, recomendamos conferir separadamente:

• Os critérios técnicos aplicáveis ao local.
• A documentação do equipamento ofertado.
• As condições ambientais do entorno.
• Os requisitos específicos da contratação.

A análise ambiental também precisa considerar para onde a luz é direcionada. Material da Fundação Projeto Tamar, disponibilizado pelo Governo Federal, apresenta exemplos de iluminação incidindo sobre praias e destaca cuidados para reduzir seus impactos.

Em locais sensíveis, nossa recomendação é incluir uma avaliação específica do entorno e registrar as soluções adotadas. Escolher uma temperatura de cor, isoladamente, não encerra essa análise.

6. Relacionar desempenho e manutenção

O projeto precisa ter premissas de manutenção compreensíveis para quem vai operar a instalação.

O Guia para Iluminação Pública — Volume 2, disponibilizado pelo Inmetro, aborda o acompanhamento, a validação e o controle das etapas de modernização. Esse trabalho permite identificar desvios e corrigir condições que comprometam os resultados esperados.

Como roteiro de revisão, recomendamos verificar:

• Qual fator de manutenção foi adotado e como foi justificado.
• Quais informações do fabricante apoiam a análise.
• Que condições ambientais foram consideradas.
• Qual rotina de inspeção, limpeza e reposição foi prevista.
• Como as intervenções serão registradas.

Evite copiar um fator de manutenção de outro projeto sem examinar suas premissas. A justificativa deve permitir compreender a relação entre o cálculo e a operação planejada.

7. Planejar a verificação em campo antes da execução

A aceitação da instalação deve ser preparada junto com o projeto. Recomendamos definir previamente o que será conferido, quem fará a avaliação e como os resultados serão registrados.

O roteiro pode incluir:

1. Conferência dos equipamentos: verificar a correspondência entre o fornecimento e a especificação aprovada.

2. Conferência da montagem: registrar posições, alturas, orientações e eventuais alterações.

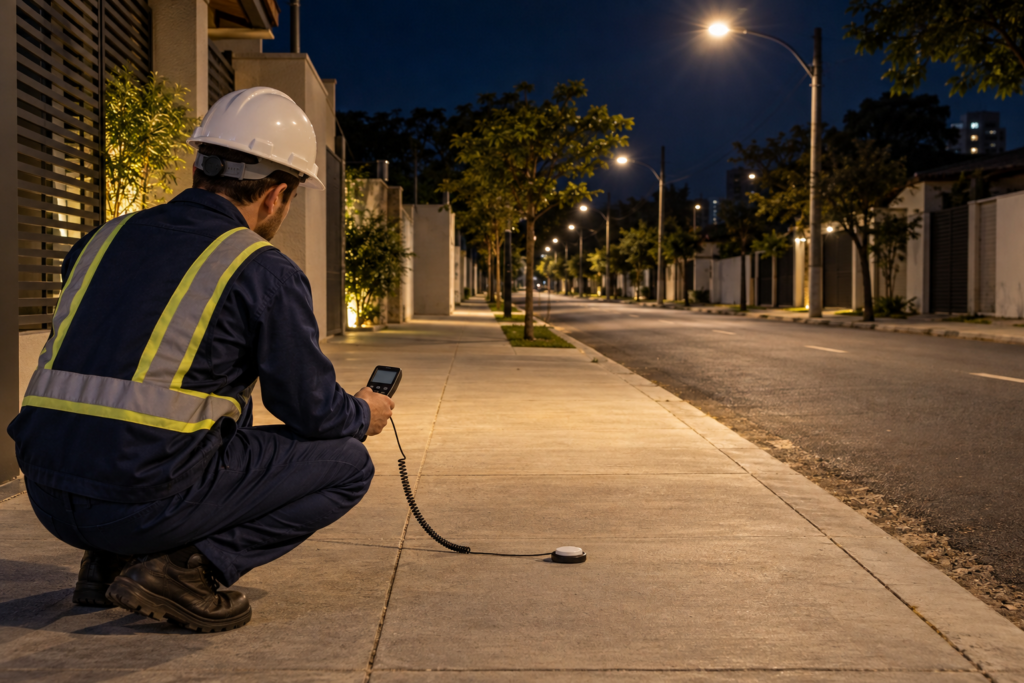

3. Planejamento das medições: definir método, instrumentos e condições de avaliação adequados ao objeto da verificação.

4. Comparação dos resultados: relacionar as medições aos critérios e às condições do projeto.

5. Tratamento de pendências: documentar correções e verificações posteriores.

Fotografias ajudam a registrar a execução, mas devem acompanhar as demais evidências necessárias à avaliação técnica.

Checklist para revisar um projeto com referência na NBR 5101:2024

O quadro abaixo é uma proposta de organização da revisão, a ser adaptada pelo responsável técnico.

Perguntas frequentes sobre a NBR 5101:2024

A potência da luminária comprova o atendimento ao projeto?

Não. A potência é uma característica do equipamento. A avaliação do projeto depende de seu desempenho na configuração de instalação e nas áreas analisadas.

A certificação do produto substitui o estudo luminotécnico?

Não. A documentação de conformidade do produto e a avaliação de sua aplicação têm finalidades diferentes. Recomendamos conferir ambas no processo de especificação e aprovação.

É possível aproveitar um estudo anterior?

Ele pode servir como ponto de partida. Antes de reutilizá-lo, recomendamos revisar a referência normativa, os dados do local, os arquivos dos equipamentos e as condições de instalação.

O software garante que o projeto está correto?

O software calcula os cenários configurados. Cabe à equipe técnica verificar se os dados, os critérios e as áreas de avaliação representam adequadamente o projeto.

Onde consultar a norma?

O texto oficial e as informações sobre sua edição devem ser consultados pelos canais da ABNT. Este artigo apresenta um roteiro de revisão e não substitui a consulta à norma na elaboração do projeto.
